手动机构安装及调试

发布于:2022-04-25 14:27:24

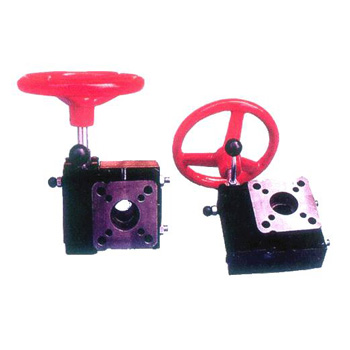

手动机构安装及调试

  1. 发货明细见装箱单。
  2. 验收及开箱注意事项 1 开箱时,必须按箭头指示方向进行并防止进水。2 按发货明细表进行清点.3 验收时,按开箱状态确定下列事项:
  (1) 是否与订货相符;
  (2) 运输中是否有破损;
  (3) 附件是否齐全;
  手动机构安装注意事项
 (1)安装时,先将背板上的4个M16螺栓固定在基础上,调整机构,使机构输出轴中心与本体输入轴中心同轴,然后预固定。 机构外形及安装尺寸见附图1。 输出轴连接安装见附图2。
 (2)机构与本体的安装是通过接头与φ50水煤气管(按实际尺寸截取长度)焊接,这时可将机构的四个M16螺栓松开,让机构处于半自由状态,根据安装面与背板之间的距离锁紧螺母。对水煤气管L≤1M的,不同轴度≤1mm ,L≥1M的,不同轴度≤2mm,不同轴度可通过4个M16螺栓来调整。
 (3)上述工序结束后,先打开箱门将手动闭锁手把逆时针转动,至手动孔完全打开,再将手摇把插入手动孔中操作。面对机构顺时针摇动为合闸,逆时针摇动为分闸,再操动机构,观察机构与本体分合闸位置是否正确, 若不正确应松开压紧螺栓进行角度调整,使两者位置相匹配。
 (4)电缆进线孔装在机构箱的底部,箱体底板上开有三个过线孔,
  其中两个分别通过1.5平方毫米的控制电缆;另一个孔通过动力电 缆,用户可参照电气原理图和端子接线图进行外部线路联接。
 (5)加热器是为了机构箱内的防潮和恒温而设置的,设置的温湿度控制器,温度低于50C时加热器工作;湿度控制范围≥85%RH。另外,在箱体的上下部设有两个透气孔保证空气流通。
 (6)安装完毕后,确认接地可靠。
 (7)本机构设置缺相、错相相序保护器,若现场电源相序接错,电动机将不能操作,仅需调整电源相序即可。
  4.  维护
为了保持机构有稳定的性能,建议在停电时用户对隔离开关(接地开关)本体的活动关节处进行加油润滑。
  5.  电气原理图和端子接线图:
  注:本电气原理图和端子接线图仅作参考,因为它只适用于电动
  机电压为AC380V、控制和加热器电压公用AC220V的一种,对于不同要求的电气原理图和端子接线图则以随产品所带的图纸为准。
