手动机构 手动变速器的操纵机构

  变速器操纵机构按照变速操纵杆（变速杆）位置的不同，可分为直接操纵式和远距离操纵式两种类型。

  一、直接操纵式这种形式的变速器布置在驾驶员座椅附近，变速杆由驾驶室底板伸出，驾驶员可以直接操纵。如图3－41所示，解放CA1091中型货车六档变速器操纵机构就采用这种形式。多用于发动机前置后轮驱动的车辆。

  1－五、六档拨叉  2－三、四档拨叉  3－一、二档拨块  4－五、六档拨块  5－一、二档拨叉  6－倒档拨叉  7－五、六档拨叉轴  8－三、四档拨叉轴  9－一、二档拨叉轴  10－倒档拨叉轴  11－换档轴  12－变速杆  13－叉形拨杆  14－倒档拨块  15－自锁弹簧  16－自锁钢球  17－互锁销

  拨叉轴7、8、9和10的两端均支承于变速器盖的相应孔中，可以轴向滑动。所有的拨叉和拨块都以弹性销固定于相应的拨叉轴上。三、四档拨叉2的上端具有拨块。拨叉2和拨块3、4、14的顶部制有凹槽。变速器处于空档时，各凹槽在横向平面内对齐，叉形拨杆13下端的球头即伸入这些凹槽中。

  选档时可使变速杆绕其中部球形支点横向摆动，则其下端推动叉形拨杆13绕换档轴11的轴线摆动，从而使叉形拨杆下端球头对准与所选档位对应的拨块凹槽，然后使变速杆纵向摆动，带动拨叉轴及拨叉向前或向后移动，即可实现挂档。例如，横向摆动变速杆使叉形拨杆下端球头深入拨块3顶部凹槽中，拨块3连同拨叉轴9和拨叉5即沿纵向向前移动一定距离，便可挂入二档；若向后移动一段距离，则挂入一档。当使叉形拨杆下端球头深入拨块14的凹槽中，并使其向前移动一段距离时，便挂入倒档。

  各种变速器由于档位数及档位排列位置不同，其拨叉和拨叉轴的数量及排列位置也不相同。例如，上述的六档变速器的六个前进档用了三根拨叉轴，倒档独立使用了一根拨叉轴，共有四根拨叉轴；而东风EQ1092的五档变速器具有三根拨叉轴，其二、三档和四、五档各占一根拨叉轴，一档和倒档共用一根拨叉轴。

  二、远距离操纵式

  在有些汽车上，由于变速器离驾驶员座位较远，则需要在变速杆与拨叉之间加装一些辅助杠杆或一套传动机构，构成远距离操纵机构。这种操纵机构多用于发动机前置前轮驱动的轿车，如桑塔纳2000轿车的五档手动变速器，由于其变速器安装在前驱动桥处，远离驾驶员座椅，需要采用这种操纵方式。

  三、换档锁装置

  为了保证变速器在任何情况下都能准确、安全、可靠地工作，变速器操纵机构一般都具有换档锁装置，包括自锁装置、互锁装置和倒档锁装置。

  自锁装置

  自锁装置用于防止变速器自动脱档或挂档，并保证轮齿以全齿宽啮合。大多数变速器的自锁装置都是采用自锁钢球对拨叉轴进行轴向定位锁止。如图3－45所示，在变速器盖中钻有三个深孔，孔中装入自锁钢球和自锁弹簧，其位置正处于拨叉轴的正上方，每根拨叉轴对着钢球的表面沿轴向设有三个凹槽，槽的深度小于钢球的半径。中间的凹槽对正钢球时为空档位置，前边或后边的凹槽对正钢球时则处于某一工作档位置，相邻凹槽之间的距离保证齿轮处于全齿长啮合或是完全退出啮合。

  凹槽对正钢球时，钢球便在自锁弹簧的压力作用下嵌入该凹槽内，拨叉轴的轴向位置便被固定，不能自行挂档或自行脱档。当需要换档时，驾驶员通过变速杆对拨叉轴施加一定的轴向力，克服自锁弹簧的压力而将自锁钢球从拨叉轴凹槽中挤出并推回孔中，拨叉轴便可滑过钢球进行轴向移动，并带动拨叉及相应的接合套或滑动齿轮轴向移动，当拨叉轴移至其另一凹槽与钢球相对正时，钢球又被压入凹槽，驾驶员具有很强的手感，此时拨叉所带动的接合套或滑动齿轮便被拨入空档或被拨入另一工作档位。

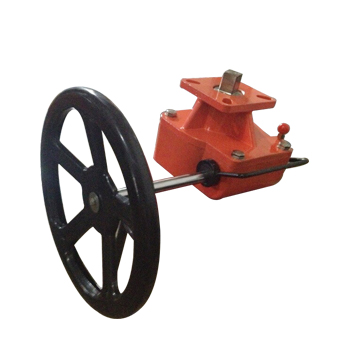

永嘉双勇自控机械有限公司是家生产各种手动装置的企业，产品类别有阀门手动装置,气动手动装置，分离式蜗轮箱，离合式蜗轮箱等，其主打产品为阀门手动装置及气动手动装置，欢迎来电咨询：13221139968
